در دنیای مهندسی سازه، اعداد و استانداردها نقش مهمی ایفا می‌کنند، اما همیشه کافی نیستند. استاندارد ۱۰ رقمی ممکن است یک مبنای اولیه برای تأیید کیفیت تیرچه باشد، اما در عمل، کیفیت واقعی چیزی فراتر از ارقام است. یک تیرچه با کد استاندارد ممکن است در مسیر حمل‌ونقل آسیب ببیند یا در شرایط غیراصولی انبار شود و در نهایت عملکرد مطلوب خود را از دست بدهد.
برای مهندس ناظر، صرف تکیه بر برگه‌های آزمایشگاهی و تأییدیه‌های کارخانه کافی نیست؛ او باید بتواند در محل پروژه و با تکیه بر چشمان تیزبین و ابزار مناسب، کیفیت نهایی را تشخیص دهد. این مقاله، چک لیستی کاربردی را ارائه می‌دهد که فراتر از کد ۱۰ رقمی رفته و به مهندس ناظر در بررسی کیفیت واقعی تیرچه در محل کارگاه کمک می‌کند.
کد ۱۰ رقمی که از سوی مرکز تحقیقات راه، مسکن و شهرسازی برای محصولات استاندارد صادر می‌شود، سندی معتبر و رسمی برای شناسایی محصولات دارای گواهی فنی است. این کد نشان‌دهنده‌ی تأیید اولیه فرآیند تولید، مواد اولیه و رعایت ضوابط فنی در کارخانه است.
اما آیا همین کد برای تضمین عملکرد سازه‌ای تیرچه در محل پروژه کافی است؟ قطعاً نه
بین خروج محصول از کارخانه و نصب نهایی در سقف، مسیری پر از عوامل اثرگذار قرار دارد: حمل‌ونقل، شرایط انبارش، نحوه نصب و حتی شرایط آب‌وهوایی. هر کدام از این عوامل می‌توانند کیفیت نهایی را تحت‌تأثیر قرار دهند. به همین دلیل، مهندس ناظر باید نگاه دقیق‌تری داشته باشد؛ نگاهی که فقط با حضور در محل پروژه و استفاده از چک‌لیستی دقیق و حرفه‌ای به دست می‌آید
کار یک مهندس ناظر صرفاً بررسی کاغذها و تأییدیه‌ها نیست؛ بلکه حضور میدانی، نگاه تیزبین و تشخیص دقیق از نزدیک، همان چیزی است که سازه را ایمن و قابل اعتماد می‌کند. هر چقدر هم کارخانه‌ای دقیق باشد، باز هم شرایط واقعی پروژه می‌تواند بر کیفیت نهایی تیرچه تأثیرگذار باشد.
برای مثال، تیرچه‌ای که در کارخانه به‌درستی تولید شده، ممکن است هنگام تخلیه با جرثقیل آسیب دیده یا هنگام انبارش در کارگاه، به‌دلیل عدم استفاده از تکیه‌گاه مناسب، دچار تاب‌برداشتگی شده باشد. شناسایی این آسیب‌ها و مشکلات، تنها از طریق بازرسی میدانی توسط مهندس ناظر امکان‌پذیر است؛ و همینجاست که اهمیت استفاده از یک چکلیست حرفه‌ای مشخص می‌شود.
استفاده از چک‌لیستی جامع، باعث می‌شود هیچ نکته‌ای از چشم ناظر پنهان نماند، از بررسی جوش میلگردهای زیگزاگ گرفته تا کنترل تراکم بتن پاشنه و نحوه صحیح قرارگیری تیرچه‌ها در محل. این چکلیست مانند یک فیلتر عمل می‌کند؛ فیلتر تشخیص کیفیت واقعی.
در این بخش، چک‌لیستی کاربردی از مهم‌ترین مواردی که یک مهندس ناظر باید در کارگاه بررسی کند آورده شده است. این چکلیست بر پایه سال‌ها تجربه میدانی و جزئیاتی است که ممکن است در نگاه اول به چشم نیاید، اما نقش تعیین‌کننده‌ای در عملکرد سازه دارند:
چرا مهم است؟ گاهی در حین تخلیه یا جابجایی تیرچه، به‌خصوص در محل تماس با قلاب جرثقیل یا لیفتراک، ترک‌های مویی در بتن پاشنه به‌وجود می‌آید. این ترک‌ها در ظاهر بی‌خطرند اما ممکن است مسیر نفوذ رطوبت یا افت مقاومت باشند.
چه بررسی شود؟ بازرسی دقیق نقاط تماس، به‌خصوص انتهای تیرچه‌ها و زیر میلگردها.
چرا مهم است؟ در برخی موارد، بتن پاشنه به‌صورت غیریکپارچه یا با حفره‌های هوایی (تخلخل) تولید می‌شود که موجب کاهش مقاومت موضعی می‌گردد.
چه بررسی شود؟ لمس سطح بتن با چکش پلاستیکی، بررسی صدای توخالی و مشاهده نقاط متخلخل یا بافت ناهمگن
چرا مهم است؟ اگر میلگردهای زیگزاگ دقیقاً در مرکز مقطع جوش نشده باشند، خرپا ممکن است عملکرد درستی نداشته باشد. جوش سرد، ناقص یا دچار سوختگی نیز از مشکلات رایج است.
چه بررسی شود؟ یکنواختی موقعیت میلگردها، تست چشمی خط جوش و چک کردن کیفیت جوش با فشار دست یا ابزار ساده.
چرا مهم است؟ اگر تیرچه‌ها بدون زیرسازی چوبی یا در فضای باز و مرطوب انبار شوند، دچار خمیدگی، خوردگی یا آسیب به بتن پاشنه می‌شوند.
چه بررسی شود؟ وجود تکیه‌گاه چوبی در فواصل حداکثر ۱.۵ متر، پوشش مناسب در برابر باران و تابش مستقیم آفتاب.
چرا مهم است؟ خطای جزئی در طول می‌تواند در محل اجرا باعث ناهماهنگی با نقشه‌ها یا اعمال بار ناخواسته شود.
چه بررسی شود؟ متر کردن طول تیرچه با نقشه اجرایی؛ بررسی تطابق میلگرد پیشانی با موقعیت ساپورت.
چرا مهم است؟ برخی تولیدکنندگان از میلگردهای نازک‌تر از حد مجاز استفاده می‌کنند. موقعیت نادرست نیز باعث کاهش مقاومت کلی تیرچه می‌شود.
چه بررسی شود؟ مقایسه با نقشه سازه و اندازه‌گیری قطر واقعی با کولیس.
چرا مهم است؟ نصب تیرچه در شرایط یخبندان، بارندگی یا رطوبت بالا می‌تواند چسبندگی بتن یا عملکرد آن را دچار اختلال کند.
چه بررسی شود؟ وضعیت آب‌وهوای محل، رطوبت نسبی و اطمینان از خشک بودن بستر نصب.
نادیده گرفتن بازرسی میدانی تیرچه‌ها ممکن است در ابتدا مشکلی ایجاد نکند، اما در بلندمدت تبعات جدی برای سازه به همراه دارد. بسیاری از آسیب‌هایی که در مراحل بهره‌برداری از ساختمان ظاهر می‌شوند، ریشه در سهل‌انگاری‌های کوچک روزهای اولیه پروژه دارند.
برخی از پیامدهای رایج عدم بازرسی دقیق تیرچه‌ها عبارت‌اند از:
بسیاری از این مشکلات، با یک بازدید دقیق میدانی و استفاده از چکلیست مناسب، قابل پیشگیری هستند.
ردیف
مورد بازرسی
هدف از بررسی
نکته کلیدی
1
ترک‌های مویی در بتن پاشنه
تشخیص آسیب ناشی از حمل‌ونقل
بررسی نقاط تماس
2
یکنواختی و تراکم بتن
اطمینان از یکپارچگی و مقاومت
تست با ضربه ملایم
3
هم‌راستایی و جوش میلگرد زیگزاگ
تضمین عملکرد خرپا
کنترل چشمی و فشار
4
انبارش اصولی در کارگاه
جلوگیری از تاب‌خوردگی و خوردگی
تکیه گاه چوبی و پوشش
5
طول تیرچه
تطابق با نقشه و جلوگیری از خطای اجرایی
مترکشی و تطابق
6
قطر میلگرد ها
بررسی مقاومت واقعی تیرچه
استفاده از کولیس
7
شرایط آب‌وهوایی نصب
جلوگیری از کاهش چسبندگی و عملکرد بتن
بررسی رطوبت و دما
از دل ده‌ها بازدید میدانی و تجربه همکاری با مهندسین ناظر، نکاتی به‌دست آمده که دانستن آن‌ها می‌تواند ضامن کیفیت نهایی کار باشد. این نکات ساده، اما حیاتی‌اند:
در دنیای رقابتی صنعت ساختمان، برخی تولیدکنندگان ترجیح می‌دهند آنچه در کارخانه می‌گذرد را پشت درهای بسته نگه دارند. اما ما در تیرچه پایدار مسیر متفاوتی را انتخاب کرده‌ایم: شفافیت کامل و همراهی با مهندس ناظر در محل پروژه. ما به کیفیت محصولات‌مان اعتماد داریم. به همین دلیل، نه‌تنها از بررسی میدانی استقبال می‌کنیم، بلکه ابزار آن را هم در اختیار شما قرار می‌دهیم.
این چک لیست، صرفاً یک سند فنی نیست؛ بلکه بیانیه‌ای از مسئولیت‌پذیری و احترام به مهندسین ناظر است. با ارائه‌ی این ابزار، به شما امکان می‌دهیم نه‌تنها کیفیت محصولات ما، بلکه نقاط ضعف محصولات مشابه رقبا را نیز با چشم فنی تشخیص دهید.
همین رویکرد است که از یک تولیدکننده معمولی، یک شریک قابل اعتماد می‌سازد.
خیر، کد ۱۰ رقمی نشانه تولید در کارخانه مجاز و رعایت استانداردهاست، اما آسیب‌های حمل‌ونقل، انبارش نادرست و خطای نصب فقط با بازرسی میدانی قابل شناسایی هستند.
در صورت مشاهده ترک یا تاب غیرمجاز، از نصب تیرچه خودداری کرده و موضوع را با تامین‌کننده در میان بگذارید. گزارش تصویری به تصمیم فنی کمک می‌کند.
بله. این چکلیست برای انواع تیرچه پیشساخته خرپایی (پاشنه بتنی) قابل استفاده است، اما برخی جزئیات ممکن است با توجه به نوع پروژه نیاز به تطبیق داشته باشند.

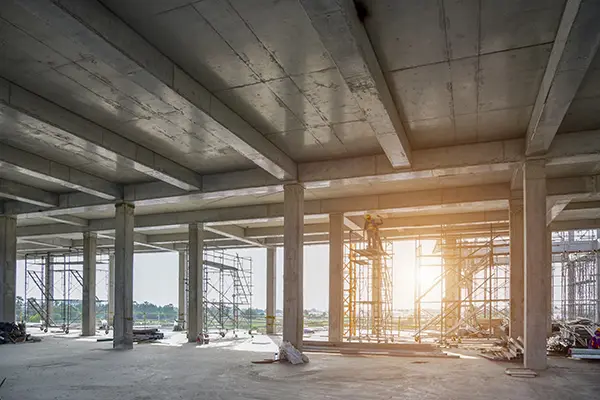

تفاوت سقف دال بتنی و سقف تیرچه بلوک سقف دال بتنی و تیرچه بلوک از جمله سازه ه…
